液壓執行器的工作原理，一眼就能看懂

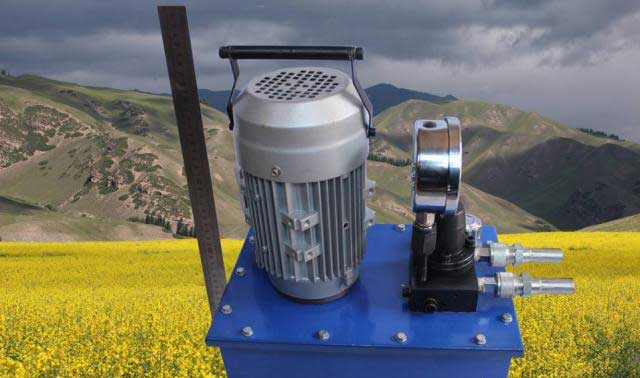

一、液壓系統 Hydraulic System

液壓系統Hydraulic System是指通過液態流體為介質的傳動或控制系統。

液壓驅動系統Hydraulic Drive System包括動力源Generator、控制調節裝置Guide and Control Elements、執行器Actuator、輔助裝置Auxiliary Device，以及傳動介質Fluid Transmission Medium。

液壓系統動力源包括電動機、內燃機、燃?xì)廨啓C(jī)、水輪機、風機等。控制調節裝置包括各種液壓閥門。執行器指液壓缸、液壓馬達。輔助裝置有液壓箱、過濾器、溫度計、液壓表、蓄能器等。

液壓系統中，靜止液體內部任意位置處的壓力P等于液面壓力Pa和液體內部壓力Pgh

之和，即P=Pa+Pgh。靜止液體內任一點的壓力在各個方向上都相等。在密封容器內，作用在靜止液體上的壓力將以等值同時傳遞到液體內部各點，這就是靜壓傳動原理。

二、液壓元件 Hydraulic Elements

液壓泵，F(xiàn)luid Pump，是向液壓系統提供流量和壓力的動力元件。按照結構，有齒輪泵Gear Pump、葉片泵Rotary Vane Pump和柱塞泵Plunger Pump。在電動機的帶動下，齒輪/葉輪的轉動，可以帶動液壓油按照一定的容積定向流動；針對柱塞泵，在活塞和單向閥配合下，活塞沒運動一個周期，也都會有一定量的液體在出油口被排出，用來帶動其他液壓元件動作。

液壓馬達，結構與液壓泵相似，利用可變?nèi)莘e和配油機構，可以將液體靜壓轉換為轉動/滑動。從結構上看，液壓馬達有齒輪式、葉片式、螺桿式和軸向柱塞式。液壓馬達的轉矩由進出油口之間的壓力差和容積決定，即

液壓缸是工程機械和汽車中常用的液壓執行元件。按照結構形式，液壓缸可以分為柱塞缸、活塞缸和擺動缸等。可以通過缸筒支腳或活塞桿將液壓缸安裝定位。在液壓力作用下，柱塞/活塞在缸筒中移動，可以試想活塞/柱塞或缸筒的軸向動作。液壓缸安裝定位采用鉸支連接，還可以實現傾斜舉升動作。液壓缸的作用力由受壓面積和壓力差決定 F=AΔp液壓閥用來控制液壓系統中的方向、壓力和流量。無論何種結構，液壓閥控制參數均符合孔口流量公式

，式中，K為流量系數，m為孔口形狀因數。

三、液壓回路 Hydraulic Circuit

液壓回路，就是能夠執行調壓、調速、換向、保壓等功能的液壓元件和管道的組合。液壓系統，就是由不同類型的液壓回路構成的。
